 發電機工作原理

一般由轉子總成、定子總成、整流器總成、端蓋、皮帶輪、風扇等組成。

1-后端蓋 2、3、4-碳刷及碳刷架 5-整流板 6-二極管7-轉子 8-定子總成 9-前端蓋 10-風扇 11-皮帶輪

(1)轉子總成:轉子的功用是產生旋轉磁場。轉子由爪極、磁軛、磁場繞組、導電滑環、轉子軸組成:

1-導電滑環 2-轉子軸 3-爪極 4-磁軛 5-磁場繞組

轉子軸上壓裝著兩塊爪極,兩塊爪極各有六個鳥嘴形磁極,爪極空腔內裝有磁場繞組 (轉子線圈)和磁軛。

導電滑環由兩個彼此絕緣的銅環組成,導電滑環壓裝在轉子軸上并與軸絕緣,兩個導電滑環分別與磁場繞組的兩端相連。

當兩導電滑環通過碳刷通入直流電時,磁場繞組中就有電流通過,并產生軸向磁場,當發電機轉子軸在發動機的驅動下旋轉時,即磁場同步旋轉。

(2)定子:定子的功用是產生三相交流電。

定子由定子鐵心和定子繞組成:

定子鐵心由內圈帶槽的硅鋼片疊成,定子繞組的導線就嵌放在鐵心的槽中。

定子繞組有三個線圈,又稱為三相繞組。三個線圈的連接方式有星形接法(Y接)或三角形接法,都能產生三相交流電。

三相繞組的星形接法:

星形接法

星形接法應用于汽車大部分的發電機,三個線圈的公共端稱為中性點,用N表示,中性點N常用于控制充電指示系統。

三相繞組的三角形接法:

三角形接法

三角形接法用利于提高發電機的輸出功率。

三相繞組的必須按一定要求繞制,才能使之獲得頻率相同、幅值相等、相位互差120°的三相電動勢。

(3)整流器:發電機的三相繞組輸出的是三相交流電,而汽車用電系統采用的直流電,在發電機內部設有整流器,用于將交流電轉變?yōu)橹绷鬏敵觥?/p>

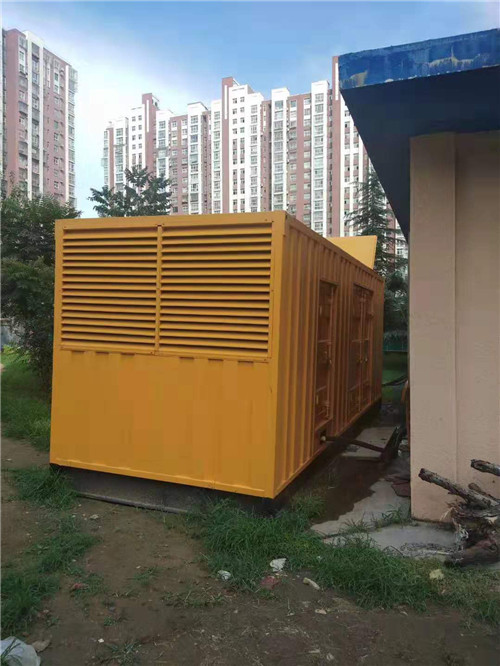

速邦電力設備租賃有限公司專業從事50KW-10000KW發電機租賃業務,發電機組以專業、及時、規范、誠信并做到“想用戶所想、急用戶所急”的經營理念,圍繞著“質量*、服務*、顧客之上”的宗旨;根據顧客的不同需求選用各國*合適的發電機組,讓顧客獲得更佳的經濟效益為出發點
