ABB ACS800 變頻器無顯示故障維修案例

ABB ACS800 -04 變頻器出現故障，故障現象為：傳動在運行時停機，控制盤無任何顯示

現場檢查機器，測量整流部分發現整流部分充電電阻被燒毀，阻值無窮大。更換充電電阻，設備送電后控制盤顯示正常，

空載運行正常，帶載運行1小時充電電阻再次燒毀。繼續更換充電電阻，故障再次出現。第三次更換充電電阻，充電電阻還是沒有逃脫燒毀的危險。

再次現場處理故障，聽取現場人員的情況描述，得知機器三次維修后出現故障都是在帶載過后出現的，而且是在運行一段時間后發生，

經過分析一定是充電電阻流過大電流而引起的。充電電阻流經大電流后，發熱被燒斷。充電電阻的大電流一定是電機負載的電流。

本著這個思路，更換燒斷的電阻和整流器觸發板（AINP-01）,連續送電5次，控制面板正常點亮。標量運行傳動，啟動運行也是正常。

連續運行2小時未出現上述故障。但在運行時發現直流母線電壓有時有波動現象，由正常的544V變成528V,有時又正常。懷疑AINT-02有問題，更換后還是一樣。仔細觀察進線交流電壓，也有波動現象。觀察配電柜的電流表指示，當電流較大時，電壓就變低，沒有電流時電壓正常，說明是由于負荷大引起的進線電壓變化產生的直流電壓變化，與傳動無關系。帶電機運行，空載電流94A，直流母線電壓是520V基本穩定。連續運行1小時，故障未復發。在這期間連續監測充電電阻的溫度值，在30度左右，基本不變化。加載運行，隨著加大壓力，變頻器的給定頻率隨著降低，電機速度也在降低，電流加大。電流在120A時，監測充電電阻溫度在33度，隨著壓力增大，速度繼續下降，電流繼續增大，電流在150A時，監測充電電阻溫度是34度，電流在180A時，監測充電電阻溫度是35度，基本穩定。

充電電阻在運行期間未被再次燒斷，問題得到解決。

800-04 R7模塊出現無顯示故障，首先想到是充電電阻問題，但更換后再次損壞充電電阻，

那就說明不一定是充電電阻本身問題導致，一定要找到原因。除充電電阻本身問題外，那一定是充電電阻流過大電流產生大量的熱而被燒斷。

充電電阻作用是在送電瞬間給電容充電用，而在沖完電后，它就不在起到作用。電流就通過整流硅通過。而燒斷電阻一定是電流沒有通過整流硅，

而通過電阻導致。這就意味著整流硅或其觸發有問題，順著這個思路問題即可解決。本例故障在燒斷*個更換的電阻后，就不應該在更換第二個電阻，

應先找到原因在處理。

ABB變頻器維修

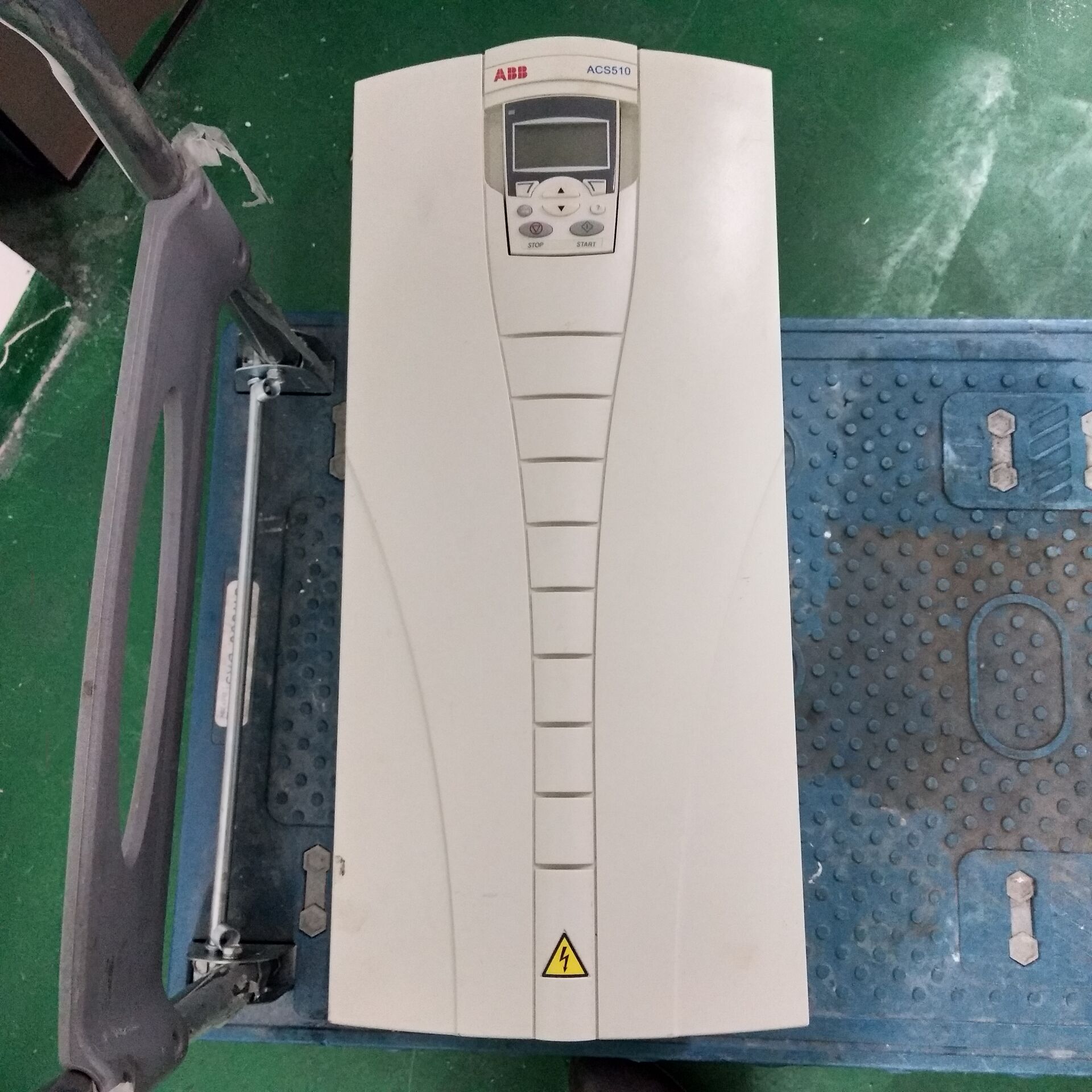

ABB變頻器維修：ACS150系列、ACS300系列 、ACS350系列、ACS400系列、 ACS500系列、ACS600系列 、 ACS800系列、ACS510系列、ACS550系列；ABB變頻器維修：ACS510 IP21系列變頻器

acs300系列變頻器：該系列變頻器常見故障是開關電源損壞，由于波峰電壓的出現，開關電源的集成塊較易損壞；此外，由于濾波電容老化也會出現開關電源損壞?！　?/p>

acs300系列主控板與控制盤之間的通訊故障、cpu故障是較難排除的?！　?/p>

acs500系列變頻器：其較常見的故障為驅動板損壞、風扇損壞等。其驅動板上常見驅動厚膜損壞，我們對厚膜維修是經常的，因該配件經常缺件?！　?/p>

acs600系列變頻器：其常見故障顯示“oink or hwc”、“ppcc link”，有時是光纖損壞，但cpu板、i/0板的損壞也有可能的。此外，開關電源、輸出短路等故障也是常見的。

acs800系列變頻器：
