ABB觸摸屏主板燒壞問題維修:

 我們有一個客戶，在液壓接通后，他們的Simodrive;E / R模塊收到警報，但機器出現故障。他們?cè)鴩L試過重置機器，但會再次發出同樣的警報。觸摸屏部件號為6SN1145-1BA01-0DA1，其上*亮的燈是綠色LED，并且兩個端子的讀數均為27VDC。該客戶正在考慮購買新驅動器，但想檢查是否有某種方法可以解決該問題，而無需購買全新的Simodrive。
根據客戶所擁有的LED配置，我們確定缺少外部使能信號63，因此他們需要仔細檢查其連接。當客戶檢查時，液壓連接器的觸點連接不良。客戶所需要做的就是更換接觸套件并重新啟動機器，使其啟動并運行。我們強烈建議您始終在更換設備之前仔細檢查其連接，因?yàn)橥ǔ?huì)出現一個簡單的問題，即不需要更換整個設備
ABB機器人主板維修、ABB機器人基板維修、ABB機器人伺服驅動器維修，ABB機器人示教器主板維修等等。

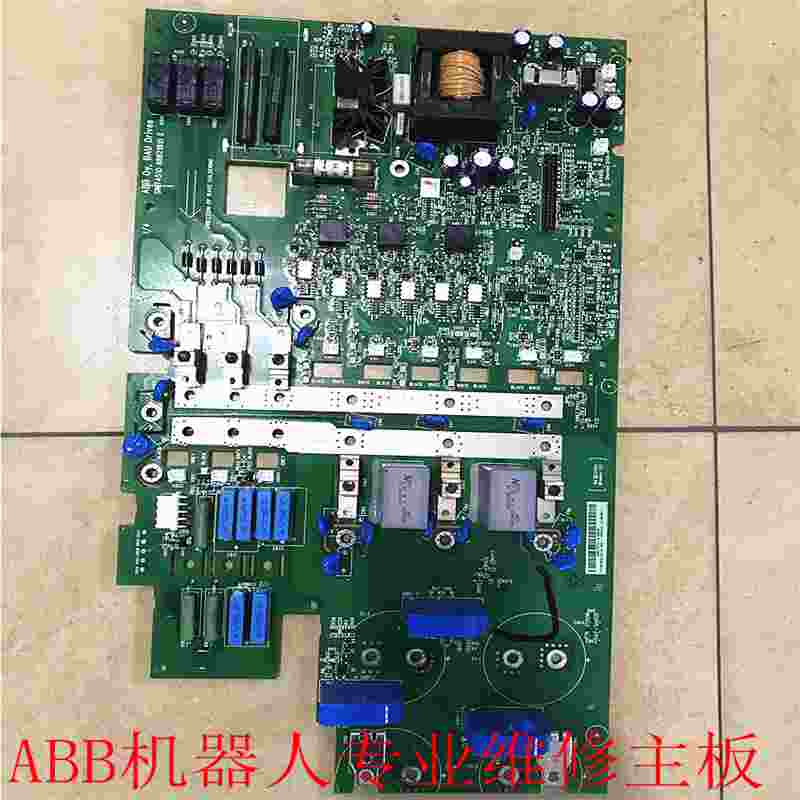

ABB機器人主板，又稱ABB機器人主機CPU板或者ABB機器人主計算機板，它是ABB機器人主機乃至M2000/M2004/IRC5控制系統的核心部件。ABB機器人主機主板集成的組件和電路多而復雜，容易引起故障。
一般常見引起ABB機器人主板故障的原因，基本上是以下多種情況：1.線路接觸不良，板卡與插槽接觸不良、纜線內部折斷時通時不通、線插頭及接線端子接觸不好、元器件虛焊等；

2.信號受干擾，有可能確實是干擾太大影響了控制系統使其出錯，也有電路板個別元件參數或整體表現參數出現了變化，使抗干擾能力趨向臨界點，從而出現故障；
3.元器件熱穩定性不好，很大原因是電解電容的熱穩定性不好，其次是其它電容、三極管、二極管、IC、電 阻等；

;4.電路板上有濕氣、積塵。濕氣和積塵會導電，具有電阻效應，而且在熱脹冷縮的過程中阻值還會變化， 這個電阻值會同其它元件有并聯效果，這個效果比較強時就會改變電路參數，使故障發生

觸摸屏維修常見故障總結以及原因分析如下： 1. 上電無反應
檢查主板逆變器部分是否損壞。
2. 上電燒保險
故障原因可能是：逆變器燒壞;三極管D667擊穿。
3. 上電藍屏(通電十分鐘后屏幕變?yōu)樗{(lán)屏)
故障原因可能是：主板CPU壞;主板LCD負壓太低，LCD負壓為0，主板故障。
4. 屏幕偏黑
故障原因可能是：對比度問題。
5. 通訊時有時無
故障原因可能是：通訊電纜接觸不良造成通訊不良。
6. 觸摸失靈，有時白屏
故障原因可能是：觸摸面板故障。
7. 黑屏，死屏
故障原因可能是：逆變器燒壞
8. 觸控正常，主板*無反應
故障原因可能是：主板故障，更換主板
9.觸摸不良，觸摸失靈;操作靈敏度不夠
故障原因可能是：觸摸電阻異常;銀漿線電阻無窮大。
10. 電源燒損
故障原因可能是：電源三極管被大電流擊穿，觸摸屏維修時需要更換主板。
11. 主板液晶元件均被嚴重腐蝕，上電無任何顯示
故障原因可能是：客戶環境惡劣造成文本元件損壞。
12. PWR燈不亮，其他一切正常
觸摸屏維修時，重新接好PWR燈信號線即可。
13. 雙串口無法通訊
故障原因可能是：錯用軟件。
14. 主板松動
故障原因可能是觸摸面板固定支腳斷裂，觸摸屏維修時用強力膠粘合即可。
15. 觸摸屏上電無反應
故障原因可能是主板逆變器部分燒毀。
16. 通訊不良
故障原因可能是串口針腳歪斜，接觸不良導致無法通訊，維修時調整針腳位置即可;也可能是誤用軟件所致。
17. 畫面不能切換
故障原因可能是：面板表面有裂痕導致觸摸不良。
18. 觸摸死機
故障原因可能是：客戶誤用軟件。
，串口及中斷號是否有沖突。
